Mekatronik; mekanik, elektronik, yazılım ve kontrol mühendisliğini tek bir sistemde birlikte tasarlayan mühendislik alanıdır. “Mekatronik nedir” sorusunun kısaca cevabı bu. Uzun cevabı ise bir makinenin yalnızca nasıl hareket ettiğine değil, neyi ölçtüğüne, nasıl karar verdiğine ve yaptığı işin sonucunu nasıl denetlediğine bakmakla başlar.
Çamaşır makinesi iyi bir başlangıç örneği. Kullanıcı programı seçip düğmeye basar. İçeride ise kapak kilitlenir, su seviyesi ölçülür, su ısıtılır, tambur programın istediği hızlarda döner. Çamaşırlar bir tarafa toplandığında bazı makineler dengesizliği algılayıp sıkma hızını düşürür. Gövde, sensörler, motor sürücüsü ve yazılım tek tek iyi olsa bile bu davranış ancak hepsi birlikte tasarlandığında ortaya çıkar.
Bu yazıda bir mekatronik sistemin içinde ne olduğu, otomasyon ve robotikten farkı, otomobillerde duyulan “mekatronik ünitesi”nin ne olduğu, 2 yıllık programla mühendislik arasındaki fark ve mekatronik mühendisinin sahada ne yaptığı anlatılıyor.
Mekatronik nedir ve hangi dört alanı birleştirir
Bir mekatronik sistemde dört disiplin iç içe çalışır:
- Mekanik: gövde, mil, dişli, kayış, rulman, lineer kızak; kısacası kuvveti ve hareketi taşıyan her şey.
- Elektronik: sensörler, motor sürücüleri, güç devreleri ve sinyalleri taşıyan kartlar.
- Yazılım: hangi durumda ne yapılacağını belirleyen program; PLC’de, mikrodenetleyicide veya endüstriyel bilgisayarda çalışır.
- Kontrol: ölçülen sonucu hedefle karşılaştırıp sistemin davranışını düzelten mantık.
Çamaşır makinesine dönersek: tambur, kasnak ve süspansiyon mekanik taraftır. Su seviyesi ve sıcaklık sensörleri ölçüm yapar, motor sürücüsü tamburu döndürür. Yazılım seçilen programa göre suyun ne zaman alınacağını ve sıkma hızını belirler. Kontrol katmanı ise tamburun gerçekten istenen hızda dönüp dönmediğini izler.
Mekatroniği mühendislik dallarını yan yana koymaktan ayıran şey tasarım sırasıdır. Klasik yaklaşımda önce makine çizilir, elektrik ve yazılım sonradan üstüne eklenir. Mekatronik yaklaşımda bu kararlar birlikte verilir ve bazen mekanik bir parçanın işini yazılım üstlenir. Paketleme makineleri bunun iyi bir örneği. Eskiden istasyonları ortak bir ana mil ve kam mekanizmaları birbirine bağlardı. Birçok modern paketleme makinesinde ise her istasyon ayrı bir servo motorla sürülür ve istasyonlar arasındaki senkronizasyon yazılımda kurulur. Ürün formatı değiştiğinde yeni kam işlemek yerine parametre değiştirilir.
Kelimenin kendisi de bu birleşmeyi anlatır: “mechatronics”, mechanism (mekanizma) ve electronics (elektronik) sözcüklerinden türetildi. Terim Japon Yaskawa Electric firmasında ortaya çıktı; şirketin kendi tarih sayfasına göre kelime 1972’de marka olarak tescil edildi. Bugün ise yazılım ve kontrol, adındaki iki sözcük kadar alanın merkezinde duruyor.
Bir mekatronik sistem nasıl çalışır

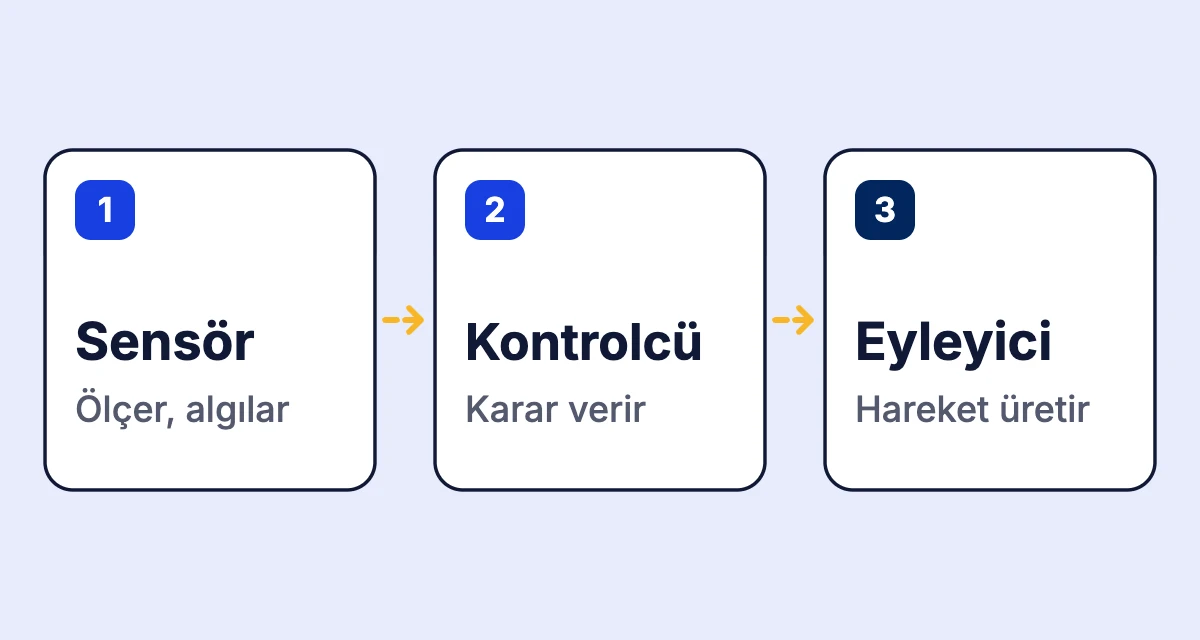

Mekatronik sistemlerin çoğu aynı zinciri izler: sensör ölçer, kontrolcü karar verir, eyleyici hareketi üretir. Eyleyici (aktüatör), kontrolcünün komutunu fiziksel harekete çeviren elemandır: motor, pnömatik silindir, valf veya selenoid gibi.
Bunu bir konveyör ayırma istasyonu üzerinden görmek daha kolay. Bant üzerinde karışık gelen parçalardan metal olanlar ayrı bir kutuya gidecek.
- Bandın başındaki fotoelektrik sensör parçanın geldiğini algılar.
- Endüktif sensör parçanın metal olup olmadığını bildirir. Endüktif sensör yalnızca metale tepki verdiği için plastik parça sinyal üretmez.
- PLC parçayı “metal” olarak işaretler ve bant motoruna bağlı enkoderden (milin dönüşünü darbe sinyalleriyle bildiren sensör) gelen darbeleri saymaya başlar.
- Parça itme noktasına geldiğinde PLC valfi sürer, pnömatik silindir parçayı yan kutuya iter.
- Silindir üzerindeki manyetik sensör, pistonun ileri gidip geri döndüğünü PLC’ye bildirir. Piston geri dönmezse istasyon hata verir.
Bu akışın içinde bir tasarım kararı saklı. İtme anını “sensörden sonra örneğin 2 saniye bekle” diye süreyle belirlemek ilk bakışta daha kolaydır. Ama bant hızı değiştiğinde, sürücüden hız ayarı yapıldığında ya da bant yük altında yavaşladığında parça itme noktasına 2 saniyede gelmez ve silindir boşa iter. Enkoderle parçanın aldığı yol sayıldığında hız değişse bile itme doğru noktada olur. Bant ve silindir (mekanik), sensörler ve valf (elektronik), sayma ve izleme (yazılım) aynı problemin parçalarıdır; biri değiştiğinde diğerleri de etkilenir.
Açık çevrim ve kapalı çevrim
Ayırma istasyonunda silindir komutu verildikten sonra yolun ortasında düzeltilmez; piston ya gider ya gitmez. Servo motorla sürülen bir eksende durum farklıdır. Motorun dakikada 1.000 devir dönmesi isteniyor ve enkoder 900 devir ölçüyorsa arada bir fark vardır:
Hata = Hedef değer − Ölçülen değer
Kontrolcü bu farkı sürekli hesaplar ve motorun torkunu artırarak hızı hedefe çeker. Buna kapalı çevrim (geri beslemeli) kontrol denir. CNC tezgâhlarının servo eksenleri, robot kolların eklemleri ve servo presler bu mantıkla çalışır.
Sistem sonucu ölçmüyorsa açık çevrimden söz edilir. Hobi amaçlı FDM 3D yazıcıların çoğu buna iyi bir örnektir: step motorun komut verilen adımı attığı varsayılır. Motor adım kaçırırsa yazıcı bunu fark etmez ve katmanlar kayar. Açık çevrim daha ucuz ve basittir; yük öngörülebilirse yeterlidir. Yük değişken, hassasiyet kritikse geri besleme gerekir.
Mekatronik, otomasyon ve robotik arasındaki fark
Üç kavram sık karıştırılır, çünkü aynı makinede üçü birden bulunabilir. Aşağıdaki tablo her birinin neye odaklandığını gösteriyor.
| Kavram | Odak | Tipik örnek |
|---|---|---|
| Mekatronik | Makinenin bütünleşik tasarımı | Servo eksen, DSG şanzıman |
| Otomasyon | Sürecin insansız yürütülmesi | Dolum hattı, arıtma tesisi |
| Robotik | Programlanabilir çok eksenli makine | Kaynak robotu, depo robotu |
Pratikte ayrım, sorulan soruya göre yapılabilir:
- Soru “bu makine nasıl tasarlanmalı ki algılasın, karar versin ve doğru hareket etsin” ise konu mekatroniktir.
- Soru “bu hat ya da tesis insan müdahalesi olmadan nasıl çalışsın” ise konu otomasyondur. Otomasyon mekatronik makineleri kullanır, ama bir su arıtma tesisindeki pompa, vana ve seviye kontrolü gibi hareketli makine tasarımı içermeyen işleri de kapsar.
- Soru “yeniden programlanabilen çok eksenli bir manipülatör nasıl tasarlanır veya programlanır” ise konu robotiktir. Robot kol mekatroniğin en görünür örneğidir, ama her mekatronik sistem robot değildir. Asansör, çamaşır makinesi ve DSG şanzıman mekatronik sistemlerdir; hiçbiri robot değildir.
Bir otomotiv fabrikasındaki kaynak hücresi üçünü bir arada gösterir. Robot kolun kendisi robotiğin konusudur. Robotun eklemlerindeki servo motor, enkoder ve fren birlikte tasarlanmış mekatronik bir modüldür. Hücreyi hattın geri kalanıyla PLC üzerinden konuşturan yapı ise otomasyondur. Bu yapının üretim verisini fabrikanın üst sistemlerine taşıması da Endüstri 4.0 yaklaşımının alanına girer.
Arabada “mekatronik” ne demek: DSG örneği
“Mekatronik nedir arabada” ya da “mekatronik nedir DSG” diye arayanların çoğu, servisten “mekatronik arızası” ifadesini duymuştur. Bu ifade çift kavramalı şanzımanların kontrol modülünü anlatır.
DSG (Direct Shift Gearbox), Volkswagen grubunun çift kavramalı şanzımanlarına verdiği addır. Tek gövdenin içinde iki ayrı kavrama ve iki şanzıman yolu bulunur: biri tek numaralı ileri vitesleri, diğeri çift numaralı vitesleri taşır. Bir sonraki vites önceden seçilmiş olarak bekler; geçiş sırasında bir kavrama açılırken öteki kapanır.
Bu işi yöneten parçaya mekatronik ünitesi denir. Ünite, şanzıman kontrol ünitesini (TCU) ve elektro-hidrolik valf gövdesini tek modülde birleştirir. Şanzıman içindeki sensörler devir, yağ basıncı ve sıcaklık gibi değerleri ölçer. Kontrol ünitesi hangi vitese ne zaman geçileceğine ve kavramanın ne kadar kapanacağına karar verir. Valfler hidrolik yağı kavramalara ve vites seçme pistonlarına yönlendirir, pistonlar da vites çatallarını mekanik olarak hareket ettirir. Sensör, kontrolcü ve eyleyici zinciri burada bir şanzıman kapağının altında, tek parça hâlinde çalışır.
Bir sürücü için “mekatronik” bir yedek parçanın adıdır; bir mühendis için ise bir tasarım yaklaşımı. Otomobilde aynı yaklaşımın başka örnekleri de var: ABS ve ESP, tekerlek hız sensörlerinden gelen veriye göre fren basıncını valflerle ayarlar; elektrikli direksiyonda direksiyon milindeki tork sensörü ile yardımcı elektrik motoru birlikte çalışır. Farklı üreticilerin şanzımanlarında da benzer entegre kontrol modülleri bulunur, ancak adlandırma ve yapı üreticiye göre değişir.
2 yıllık mekatronik ile mekatronik mühendisliği farkı
“Mekatronik kaç yıllık” sorusunun cevabı hangi programdan söz edildiğine bağlı. Türkiye’de aynı adı taşıyan iki ayrı program var. Aşağıdaki tablo ikisini karşılaştırıyor.
| Mekatronik (ön lisans) | Mekatronik mühendisliği (lisans) | |
|---|---|---|
| Süre | 2 yıl | 4 yıl (hazırlık hariç) |
| Nerede okunur | Meslek yüksekokulu | Mühendislik veya teknoloji fakültesi |
| Puan türü | TYT | SAY |
| Mezun unvanı | Mekatronik teknikeri | Mekatronik mühendisi |
| Ağırlık | Kurulum, işletme, bakım | Tasarım, analiz, sistem entegrasyonu |
Ön lisans programı uygulama ağırlıklıdır: elektrik-elektronik ölçme, PLC, hidrolik-pnömatik, mikrodenetleyiciler ve endüstriyel robotlar gibi konular kısa sürede sahaya hazırlayacak şekilde işlenir. Lisans programı ise matematik, dinamik, devre analizi, kontrol teorisi ve programlama temelinin üzerine tasarım dersleri kurar. Hangi üniversitelerde hangi programın bulunduğu YÖK Atlas’taki mekatronik mühendisliği program listesinden görülebilir. Lisans programının dört yıl boyunca nasıl ilerlediği mekatronik mühendisliği dersleri yazısında sınıf sınıf anlatılıyor.
Sahada iki unvan çoğu zaman aynı makinenin başında buluşur. Devreye alma sırasında tekniker sensörü bağlar, ayarlar ve arızayı bulur; mühendis sensör ve motor seçiminden, kontrol mantığından ve makinenin istenen çevrim süresini tutturup tutturmadığından sorumludur. Sınır keskin değildir: deneyimli bir tekniker tasarıma yakın işler üstlenebilir, yeni mezun bir mühendis ilk yıllarını sahada bakımda geçirebilir. Ama kadro unvanlarında ve kurumsal iş tanımlarında bu ayrım belirleyicidir.
Mekatronik mühendisi ne iş yapar
Mekatronik mühendisi, mekanik, elektronik ve yazılımın kesiştiği yerde çalışır: bir makinenin ya da ürünün tasarımında, devreye alınmasında, testinde veya bakımında. Aynı unvanı taşıyan iki kişinin günlük işi, sektöre göre birbirine hiç benzemeyebilir.
Sektörlere göre tipik görevler şöyle:
- Özel makine imalatı: servo, sensör ve pnömatik eleman seçimi, PLC programı ve makinenin müşteri sahasında devreye alınması.
- Endüstriyel otomasyon ve sistem entegrasyonu: üretim hatlarının PLC, HMI ve saha ağıyla kurulması, eski hatların modernizasyonu.
- Otomotiv ve yan sanayi: araç içi kontrol sistemlerinin test ve doğrulaması, üretim hatlarındaki robot hücreleri ve fikstürler.
- Savunma ve havacılık: stabilizasyon sistemleri, eyleyici kontrolü, hareketli platformların test ve entegrasyonu.
- Beyaz eşya: motor kontrolü, sensör entegrasyonu, ürün ve üretim hattı testleri.
- Medikal cihaz: infüzyon pompası, laboratuvar otomasyonu ve görüntüleme cihazlarındaki hassas konumlama mekanizmaları.
Rol açısından iş tanımları kabaca dört gruba ayrılır: tasarım ve Ar-Ge (ürünü geliştirmek), devreye alma ve saha (kurulan sistemi çalışır hâle getirmek), üretim ve bakım (çalışan sistemi ayakta tutmak), test ve kalite (ürünün şartnameyi karşıladığını doğrulamak). Teknik satış ve proje yönetimi de mekatronik mezunlarının sık yöneldiği yollar arasında. Otomasyon tarafı ilgi çekiyorsa PLC öğrenmeye nereden başlanacağını anlatan yol haritası iyi bir ilk adım olur.
Devreye alma gününden tipik bir sahne: makine sahaya kurulmuş, bir istasyon çalışmıyor. Silindir ileri gidiyor, ama PLC “geri dönmedi” hatası veriyor. Silindirin manyetik sensörü gövde üzerinde yanlış noktaya sabitlenmiş olabilir. Sensör kablosu yanlış girişe bağlanmış olabilir. Programda yanlış adres kullanılmış olabilir. Valfi besleyen hava basıncı düşük olabilir. Bu dört ihtimalden biri mekanik, biri elektrik, biri yazılım, biri pnömatik. Mekatronik mühendisinin değeri, bu dört dili aynı anda konuşup sorunu disiplinler arasında top çevirmeden bulabilmesindedir.
Bu tür sahneleri öğrencilikte görmenin en kısa yolu staj; nerede ve nasıl yapılacağı mekatronik stajı yazısında ayrıca ele alınıyor.
Mekatronik okumanın önü açık mı
Kısa ve dürüst cevap: alanın genişliği hem avantaj hem risk. Otomasyon, makine imalatı ve Ar-Ge ilanlarında mekatronik mühendisliği sık sık makine ve elektrik-elektronik mühendisliğiyle birlikte aranan bölümler arasında sayılır. Öte yandan saf mekanik tasarım, güç elektroniği veya yazılım mimarisi gibi derin uzmanlık isteyen rollerde işveren o alanın kendi bölümünü tercih edebilir.
Mekatronik mezununu zorlayan senaryo, her şeyden biraz bilen ama hiçbir alanda derinleşmemiş olmaktır. Bunu tersine çeviren şey, sistem bakışını koruyup bir alanda derinleşmektir: PLC ve endüstriyel otomasyon, gömülü yazılım ve mikrodenetleyiciler, servo ve hareket kontrolü, mekanik tasarım ve simülasyon ya da robot programlama. İşverenin baktığı şey diplomadaki bölüm adından çok, bu derinliği gösteren staj ve projelerdir.
Tercih aşamasındaysanız bölümün size uygun olup olmadığını tartmak için mekatronik mühendisliği okunur mu yazısındaki sorular daha doğrudan yardımcı olur.
Sık sorulan sorular
Mekatronik mühendisi devlette ne iş yapar?
Kamu kurumlarında ve kamu sermayeli kuruluşlarda mekatronik mühendisleri savunma ve araştırma projelerinde Ar-Ge ve test, raylı sistem ve ulaşım işletmelerinde bakım ve teknik kontrol, üniversitelerde ise akademik işlerde görev alabilir. Bir kadro ilanına hangi bölümlerin başvurabileceğini ilanın öğrenim şartı belirler: mekatronik mühendisliği bazı ilanlarda ayrıca sayılır, bazılarında hiç yer almaz. Kamu hedefleniyorsa ilan metinleri tek tek okunmalı.
Mekatronik mühendisinin maaşı ne kadar?
Tek bir rakam vermek yanıltıcı olur. Ücreti sektör, şehir, rol (tasarım, saha, bakım), yabancı dil ve deneyim birlikte belirler; sık seyahat gerektiren devreye alma işleriyle ofiste yürüyen tasarım işlerinin ücret yapısı da çoğu zaman farklıdır. Gerçekçi bir fikir için aynı rol ve şehirde açılmış güncel ilanlara bakmak, genel ortalamalardan daha doğru sonuç verir.
2 yıllık mekatronikten mühendisliğe geçilebilir mi?
Evet, Dikey Geçiş Sınavı (DGS) ile. Mekatronik ön lisans mezunları yeterli puanı aldığında mekatronik mühendisliği ve makine mühendisliği gibi lisans programlarına geçebilir. Hangi programlara geçiş yapılabildiği her yıl ÖSYM’nin DGS kılavuzundaki tablolardan kontrol edilmelidir.
İlk mekatronik sistemi masada kurmak
Mekatroniği kavramak için bir fabrikaya girmek gerekmez. Masada kurulan küçük bir düzenek aynı zinciri gösterir: bir mesafe sensörü nesnenin yaklaştığını ölçer, bir mikrodenetleyici ölçümü eşik değerle karşılaştırır, bir buzzer ya da motor tepki verir. İkinci adımda çıkışın sonucunu yeniden ölçen bir döngü kurmak, örneğin bir fanın hızını ölçülen sıcaklığa göre ayarlamak, açık çevrimle kapalı çevrim arasındaki farkı ders kitabından daha iyi öğretir.
İlk projelerde sık görülen hata, yazılıma odaklanıp elektrik tarafını atlamaktır. Motoru doğrudan mikrodenetleyici pininden sürmeye çalışmak buna tipik bir örnek: pin motorun çektiği akımı karşılayamaz ve kart zarar görebilir. Araya bir transistör ya da motor sürücü kartı koymak, mekatroniğin “disiplinler birlikte düşünülür” kuralının masa üstündeki ilk dersidir.
Bu tür başlangıç devrelerini adım adım kurmak isterseniz, EngiCenter’ın ücretsiz Arduino El Kitabı temel elektronikten başlayıp ultrasonik mesafe, sıcaklık-nem ve ışık sensörleriyle çalışmayı ve başlangıç projelerini uygulamalı olarak işliyor.
