Şebeke alternatif akım (AC) verir, batarya doğru akım (DC) depolar, motor ise yine AC ile döner. Bir elektrikli otomobilde enerji tekerleğe ulaşana kadar en az iki kez biçim değiştirir. Şarj süresinden menzile kadar pek çok özelliği de bu dönüşümlerin hangi parçada yapıldığı belirler.
Elektrikli araç nasıl çalışır sorusunun kısa cevabı şu: şebekeden alınan enerji DC’ye çevrilip batarya paketinde depolanır. Sürüşte evirici bu DC’yi değişken frekanslı üç fazlı AC’ye çevirir, motor bunu torka dönüştürür, tek kademeli bir redüktör de torku tekerleklere iletir. Araç yavaşlarken zincir tersine çalışır; motor jeneratöre dönüşür ve bataryayı bir miktar geri doldurur.

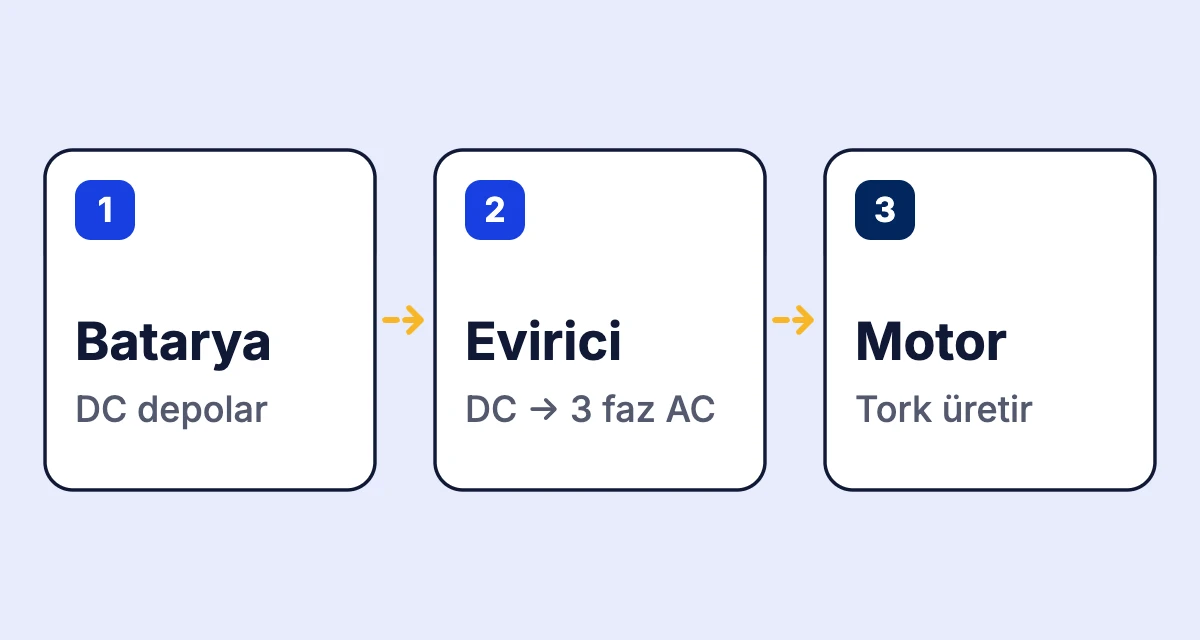

Elektrikli araç nasıl çalışır: enerji zincirinin tamamı
İçten yanmalı bir otomobildeki yakıt deposunun, motorun ve vites kutusunun yerini burada batarya paketi, evirici-motor ikilisi ve redüktör alır. Enerjinin izlediği yol altı adımdan oluşur:
- Şarj: Şebekedeki AC, ya araçtaki yerleşik şarj cihazında ya da DC istasyonun içinde DC’ye çevrilir.
- Depolama: Batarya paketi enerjiyi DC olarak tutar, batarya yönetim sistemi (BMS) her hücreyi izler.
- Dönüşüm: Evirici, DC’yi motorun istediği frekans ve genlikte üç fazlı AC’ye çevirir.
- Tahrik: Motor, elektrik enerjisini döner harekete ve torka dönüştürür.
- Aktarma: Redüktör devri düşürüp torku artırır, diferansiyel torku tekerleklere paylaştırır.
- Geri kazanım: Yavaşlarken motor jeneratör gibi çalışır, enerji evirici üzerinden bataryaya döner.
Bu zincirin yanında iki yardımcı sistem sürekli çalışır: yüksek gerilimden aracın 12 V’luk sistemini besleyen DC-DC dönüştürücü ve bataryayı, eviriciyi ve motoru uygun sıcaklıkta tutan termal sistem. ABD Enerji Bakanlığı’nın elektrikli araç bileşenleri sayfası aynı parçaları kısa tanımlarla listeliyor.
1. Şarj: elektrikli araç nasıl şarj edilir
Batarya yalnızca DC kabul eder. Türkiye’de alçak gerilim şebekesi faz-nötr arası 230 V, fazlar arası 400 V ve 50 Hz’dir. Prizdeki ya da istasyondaki AC, bataryaya girmeden önce bir yerde doğrultulmak zorundadır. AC şarj ile DC şarj arasındaki asıl fark da budur: bu dönüşümün aracın içinde mi, istasyonun içinde mi yapıldığı.
AC şarj: dönüşümü araç yapar
AC şarjda enerji Type 2 konnektörle araca girer ve yerleşik şarj cihazına (OBC, on-board charger) gider; DC’ye çevirme işini OBC yapar. Duvara monte edilen şarj ünitesi (wallbox), adına rağmen asıl şarj cihazı değildir. Hattı güvenli biçimde açıp kapatan ve araca “en fazla şu kadar akım çekebilirsin” bilgisini bir kontrol sinyaliyle ileten besleme ekipmanıdır.

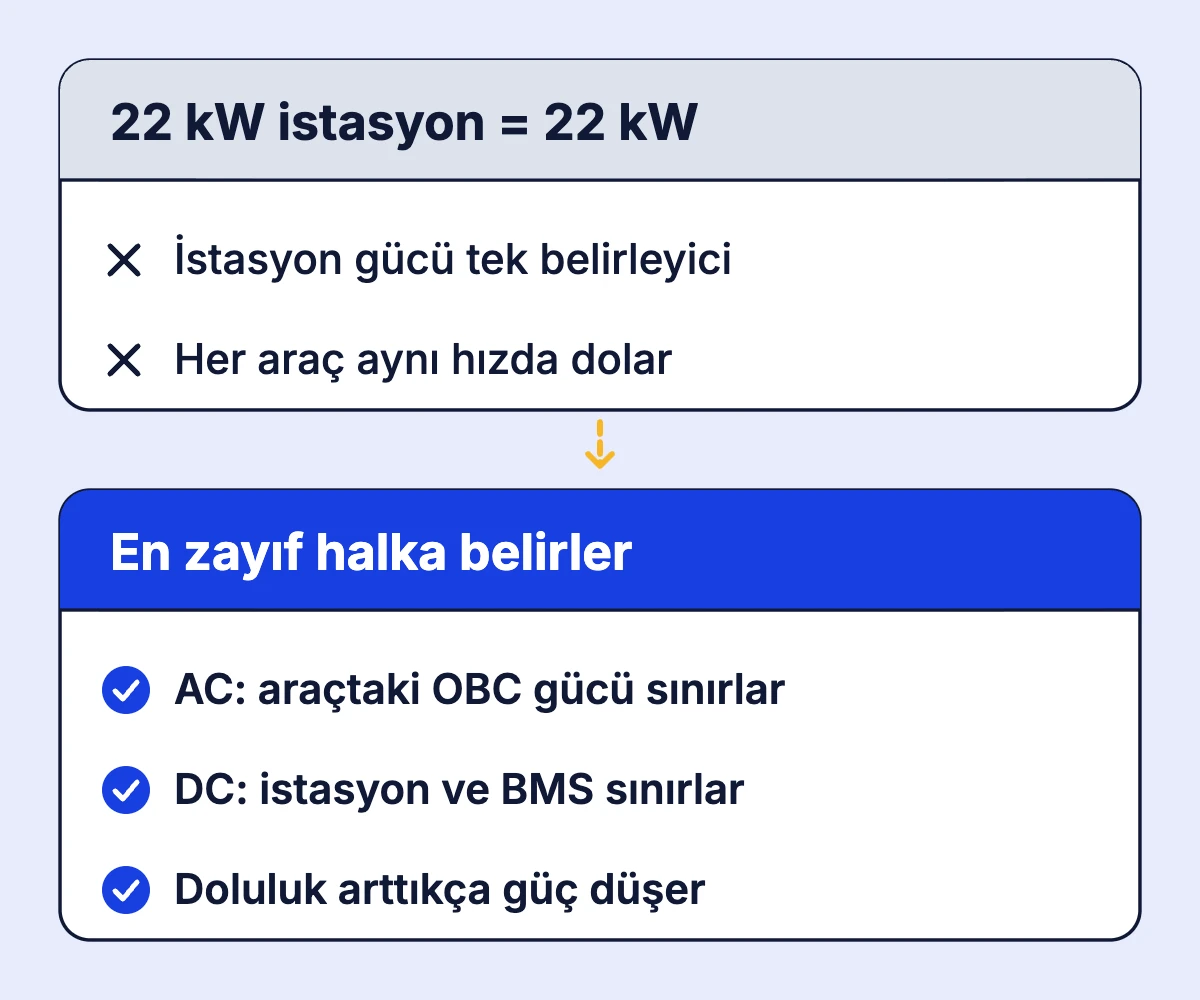

Bu yüzden AC şarj gücünü iki şey sınırlar: hattın verebildiği ve OBC’nin alabildiği. Hesap basittir:
- Tek faz, 16 A: 230 V × 16 A ≈ 3,7 kW
- Tek faz, 32 A: 230 V × 32 A ≈ 7,4 kW
- Üç faz, 16 A: 3 × 230 V × 16 A ≈ 11 kW
- Üç faz, 32 A: 3 × 230 V × 32 A ≈ 22 kW
OBC’si 11 kW olan bir araç, 22 kW’lık AC istasyonda da 11 kW ile şarj olur. Yalnızca tek fazlı OBC’si olan bir araç ise üç fazlı istasyonda tek fazı kullanır. Aracın teknik föyündeki “AC şarj gücü” satırı tam olarak bu sınırı gösterir.
DC şarj: dönüşümü istasyon yapar
DC hızlı şarjda doğrultucu, istasyon kabininin içindedir. Enerji CCS2 (Combo 2) konnektörle doğrudan DC olarak bataryaya gider, OBC devre dışı kalır. CCS2, Type 2 girişin altına iki kalın DC pimi eklenmiş hâlidir; aynı araç soketi iki şarj türüne de hizmet eder.
DC şarjda akımı istasyon tek başına belirlemez. Aracın BMS’i kablo üzerinden istasyonla haberleşir ve bataryanın o anki sıcaklığına ve doluluğuna göre ne kadar akım istediğini bildirir. Batarya doldukça istenen güç düşer. Hızlı şarj sürelerinin genellikle %10 ya da %20’den %80’e kadar verilmesinin nedeni budur: son dilim, güç düştüğü için orantısız uzun sürer.
Türkiye’de EPDK’nın Şarj Hizmeti Yönetmeliği, şarj ağına bağlı istasyonlarda AC ünitelerden en az birinin Type 2, DC ünitelerden en az birinin Combo 2 soketle donatılmasını şart koşuyor. Avrupa’da da standart aynı ikilidir. Aşağıdaki tablo iki şarj türünü yan yana koyuyor:
| Özellik | AC şarj | DC şarj |
|---|---|---|
| AC→DC dönüşümü | Araçtaki OBC | İstasyonun içi |
| Konnektör | Type 2 | CCS2 (Combo 2) |
| Hızı sınırlayan | OBC gücü, hat | İstasyon, BMS, sıcaklık, doluluk |
| Tipik yer | Ev, iş yeri, otopark | Yol üstü hızlı şarj noktası |
Şarj süresi ve evde şarj
Şarj süresi kabaca, bataryaya girecek enerjinin şarj gücüne bölünmesiyle bulunur. Örnek değerlerle: kullanılabilir kapasitesi 60 kWh olan bir bataryayı %20’den %80’e çıkarmak için 36 kWh gerekir. Bu, 11 kW AC ile yaklaşık 3,3 saat, ortalama 90 kW veren bir DC istasyonda yaklaşık 24 dakika eder. Kayıplar ve dolulukla düşen güç gerçek süreyi biraz uzatır.
Evdeki normal prizden, aracın taşınabilir şarj kablosuyla şarj etmek mümkündür; ama yavaştır ve prizin ve hattın saatlerce yüksek akım taşımaya uygun olmasını gerektirir. Düzenli kullanımda ayrı hatta bağlı duvar tipi ünite tercih edilir, tesisat da önceden bir elektrikçiye kontrol ettirilir. Çatısında güneş paneli olan evlerde de yol çoğu kurulumda aynıdır: panelin ürettiği DC evin inverterinde AC’ye çevrilir, araca AC olarak gelir ve OBC’de yeniden DC olur.
2. Batarya paketi: hücre, modül ve BMS
Batarya paketi, yüzlerce (silindirik hücre kullanan tasarımlarda binlerce) lityum-iyon hücrenin seri ve paralel bağlanmasıyla kurulur. Hücreler silindirik, prizmatik ya da poşet (pouch) biçiminde olabilir ve çoğu tasarımda modüller hâlinde gruplanır. Bazı yeni tasarımlar modül katmanını atlayıp hücreleri doğrudan pakete yerleştirir.
Seri bağlantı gerilimi, paralel bağlantı kapasiteyi artırır. Örneğin nominal gerilimi 3,7 V olan 96 hücre seri bağlandığında paket yaklaşık 355 V nominal gerilime ulaşır; hücreler tam doluyken (4,2 V) bu değer 400 V’a yaklaşır. “400 V’luk araç” ifadesi buradan gelir. Kimya da bir tasarım kararıdır: nikel-mangan-kobalt (NMC) hücreler aynı hacme daha fazla enerji sığdırır, lityum-demir-fosfat (LFP) hücreler ise daha düşük enerji yoğunluğuna karşılık ısıl açıdan daha kararlıdır ve genellikle daha fazla çevrime dayanır.
BMS’in işi
BMS (battery management system), paketi hücre düzeyinde izleyen elektronik ve yazılımdır. Başlıca görevleri:
- hücre gerilimlerini ve paketin farklı noktalarındaki sıcaklığı ölçmek
- paket akımını izleyip doluluk durumunu (SoC) tahmin etmek
- hücreler arasındaki gerilim farkını dengelemek
- sıcaklığa ve doluluğa göre şarj ve deşarj gücünü sınırlamak
- arızada yüksek gerilim kontaktörlerini açıp paketi ayırmak
Göstergedeki yüzde doğrudan ölçülen bir değer değil, BMS’in gerilim, akım ve sıcaklıktan yaptığı bir tahmindir. Termal yönetim de BMS ile birlikte çalışır; çoğu güncel pakette hücrelerin altından ya da arasından sıvı soğutma kanalları geçer. Soğuk bir batarya yüksek akımla şarj edilmez, BMS gücü kısar. Birçok araç, navigasyonda hızlı şarj istasyonu seçildiğinde bataryayı yolda önceden ısıtarak bu kaybı azaltır.
Batarya neden yanar: termal kaçak
Elektrikli araç neden yanar sorusunda bu araçlara özgü risk, bataryadaki termal kaçak (thermal runaway) olayıdır. Hücre içindeki reaksiyon ısı üretir, ısı reaksiyonu hızlandırır ve hücre kendi kendini ısıtan, kontrol edilemeyen bir duruma girer. Bir hücrede başlayan olay komşu hücrelere yayılabilir.
ABD Enerji Bakanlığı’nın elektrikli araç yangınları rehberi olası nedenleri şöyle sıralıyor: kazada bataryanın ya da yüksek gerilim sisteminin hasar görmesi; aşırı ısı, su girmesi (özellikle tuzlu su), delinme, ezilme, titreşim ya da hücre içi kısa devre; üretim hataları; sel gibi aşırı çevre koşulları. Aynı rehbere göre yangın riski istatistiksel olarak düşüktür. Ancak yüksek gerilim bataryası tutuştuğunda söndürme daha uzun sürer ve daha fazla su gerektirir.
BMS, termal sistem, dayanıklı paket kasası ve hücreler arasındaki yalıtım, bu zincirin başlamasını ya da yayılmasını önlemek için vardır. Aracın altı sert bir cisme çarptıysa, dışarıdan hasar görünmese de paketi yetkili serviste kontrol ettirmek bu yüzden mantıklıdır.
12 V akü neden hâlâ var
Çoğu elektrikli araçta kilitler, ekranlar, kontrol üniteleri ve yüksek gerilim kontaktörlerini kapatan devre 12 V ile çalışır. Araç açıldığında önce 12 V sistemi uyanır, kontaktörler kapanır, ana batarya ancak bundan sonra devreye girer. Sürüşte 12 V aküyü DC-DC dönüştürücü doldurur. Sahada şaşırtan sonuç şudur: ana batarya dolu olsa bile 12 V akü bittiyse araç çalışmayabilir.
3. Evirici: DC’den değişken frekanslı AC’ye
Evirici (inverter), üç yarım köprüde toplam altı güç anahtarından oluşan bir güç elektroniği devresidir. IGBT ya da silisyum karbür (SiC) MOSFET olan bu anahtarlar saniyede binlerce kez açılıp kapanır. Darbe genişlik modülasyonu (PWM) ile açık kalma süreleri ayarlanır ve motor sargılarında sinüse yakın üç fazlı akım oluşur.
Eviricinin elinde iki ayar vardır. Frekans hızı belirler: senkron motorda dönme hızı n = 120 × f / p bağıntısıyla bulunur (f: frekans, p: kutup sayısı). Örneğin 8 kutuplu bir motoru 12 000 d/dk’da döndürmek için evirici 800 Hz üretir. Akımın genliği ve fazı ise torku belirler. Gaz pedalı aslında bir tork isteğidir; evirici bu isteği alan yönlendirmeli kontrol (FOC) gibi yöntemlerle motor akımına çevirir.
Sanayide bir konveyör motorunu süren frekans invertörü (VFD) de aynı prensiple çalışır. Fark, VFD’nin şebekedeki AC’yi önce DC’ye çevirmek zorunda olmasıdır; elektrikli araçta DC bataryada hazırdır. Anahtarlama kayıpları daha düşük olduğu için SiC anahtarlar özellikle 800 V sistemlerde giderek yaygınlaşıyor.
4. Motor: PMSM, asenkron ve EESM
Elektrikli otomobillerde üç motor tipi öne çıkar ve her biri farklı bir ihtiyaca cevap verir.
Sürekli mıknatıslı senkron motor (PMSM), rotorundaki mıknatıslar sayesinde yüksek verim ve küçük hacimde yüksek güç sunar; bugün elektrikli otomobillerin çoğunda ana tahrik motoru bu tiptir. Bedeli, genellikle neodimyum gibi nadir toprak elementleri içeren mıknatıslardır. Mıknatısın alanı hep orada olduğu için motor tork üretmeden dönerken bile stator demirinde kayıp oluşur.
Asenkron (endüksiyon) motorun rotorunda mıknatıs yoktur. Stator sargılarının oluşturduğu döner alan rotor çubuklarında akım indükler ve rotor döner alandan biraz daha yavaş döner; bu farka kayma (slip) denir. Enerjilenmediğinde rotor çok düşük kayıpla serbest döner. Bu yüzden bazı çift motorlu araçlarda daha az çalışan aksa asenkron motor konur, çünkü gerekmediğinde yük olmaz. Rotor akımlarının yarattığı kayıplar nedeniyle verimi genellikle PMSM’nin biraz altındadır.
Harici uyartımlı senkron motorda (EESM) rotor alanını mıknatıs yerine rotor sargısına verilen akım oluşturur. Mıknatıs gerektirmez ve alan gerektiğinde zayıflatılabilir. Karşılığında rotora enerji aktaran ek bir düzenek gerekir. Üç tipin farkı kısaca şöyle:
| Motor tipi | Rotor alanı | Güçlü yanı | Dikkat edilen yanı |
|---|---|---|---|
| PMSM | Sürekli mıknatıs | Yüksek verim, küçük hacim | Nadir toprak mıknatısı, boşta kayıp |
| Asenkron | İndüklenen akım | Mıknatıssız, boşta serbest döner | Rotor kayıpları |
| EESM | Rotor sargısı | Mıknatıssız, alan ayarlanabilir | Rotora enerji aktarımı |
5. Redüktör: neden vites kutusu yok
Elektrik motoru kalkıştan itibaren yüksek tork verebilir ve pek çok modelde dakikada 10 000 devrin üzerine çıkar. Tekerlek çok daha yavaş döner: çapı yaklaşık 65 cm olan bir tekerlek 120 km/sa hızda dakikada yaklaşık 1 000 tur atar. Motor bu hızda 9 000–10 000 d/dk civarında dönüyorsa, aradaki farkı 9–10:1 oranlı tek kademeli bir redüktör kapatır.
Vites kutusuna gerek kalmamasının nedeni motorun çalışma aralığıdır. Elektrik motoru düşük hızlarda sabit tork, belirli bir hızın üzerinde ise yaklaşık sabit güç verir. Bu geniş aralık, tek oranla hem kalkışı hem otoyol hızını karşılar. İçten yanmalı motor ise dar bir devir bandında verimli çalıştığı için vites kutusuna ihtiyaç duyar.
Redüktör genellikle diferansiyelle aynı gövdededir. Birçok araçta motor, evirici ve redüktör tek bir tahrik ünitesinde birleşir. Performans odaklı bazı modellerde görülen iki kademeli şanzıman ise bir zorunluluk değildir; hızlanma ile yüksek hız verimi arasında yapılmış bir tercihtir.
6. Rejeneratif frenleme: zincir ters yönde
Sürücü gaz pedalını bıraktığında ya da frene bastığında evirici motordan negatif tork ister. Motor jeneratör gibi çalışır: tekerleğin hareket enerjisi sargılarda AC üretir, evirici bunu DC’ye çevirip bataryaya gönderir. Rüzgar türbinindeki jeneratörle aynı fizik burada da işler, ama bu kez enerji aracın kendi kütlesinden gelir.
Rejenerasyonun sınırları vardır. Batarya %100’e yakınsa enerjiyi alacak yer kalmaz, batarya soğuksa BMS şarj akımını kısar. Bu durumlarda araç aynı yavaşlamayı mekanik frenlerle sağlar. Mekanik frenler her elektrikli araçta vardır ve sert duruşta asıl işi onlar yapar. Geri kazanılan enerji de harcananın tamamı değildir, çünkü dönüşüm iki yönde de kayıplıdır.
400 V ve 800 V mimari: aynı güç, yarı akım
Elektrikli araçlar, batarya paketinin nominal gerilimine göre kabaca iki sınıfa ayrılır: 400 V ve 800 V. Bu isimler yuvarlaktır, çünkü gerçek paket gerilimi doluluğa göre değişir.
Farkın özü P = V × I bağıntısıdır. 150 kW’lık güç 400 V’ta 375 A, 800 V’ta 187,5 A akım demektir. Kablo ve bağlantılardaki ısı kaybı akımın karesiyle arttığı için (P = I² × R), aynı iletkende akımı yarıya indirmek bu kaybı dörtte birine düşürür. Kazanç iki yerde kullanılır:
- aynı güç için daha ince kablo ve daha az ısınma
- konnektörün taşıyabildiği akım sınırı içinde daha yüksek DC şarj gücü
Bu yüzden en yüksek DC şarj güçlerine genellikle 800 V mimarili araçlarda rastlanır. Ama 800 V tek başına hızlı şarj garantisi değildir; asıl belirleyici, aracın şarj eğrisinin yüksek güçte ne kadar kalabildiğidir.
Bir uyumluluk ayrıntısı da var. Çıkış gerilimi 800 V sınıfı bataryaya yetmeyen eski bir DC istasyonda bu araçlar doğrudan şarj olamaz. Çözüm, gerilimi araç içindeki bir DC-DC yükselticiyle artırmaktır; bazı tasarımlar bu iş için motor eviricisini ve sargılarını kullanır. Bu modda şarj gücü genellikle düşer.
Elektrikli araç ne kadar yakar: kWh/100 km hesabı
Elektrikli araçta tüketim litre/100 km yerine kWh/100 km ile verilir, yani aracın 100 km’de bataryadan ne kadar enerji çektiğiyle. Menzil ve maliyet bu tek sayıdan hesaplanır:
- Menzil ≈ kullanılabilir kapasite (kWh) ÷ tüketim (kWh/100 km) × 100
- 100 km maliyeti ≈ tüketim (kWh/100 km) × elektriğin kWh birim fiyatı
Örnek: kullanılabilir kapasitesi 60 kWh olan ve 16 kWh/100 km tüketen bir aracın menzili yaklaşık 375 km’dir. Birim fiyat evdeki faturadan ya da istasyonun tarifesinden alınır. İki ayrıntı hesabı değiştirir: şebekeden çekilen enerji, şarj kayıpları yüzünden bataryaya girenden bir miktar fazladır ve ev tarifesi ile hızlı şarj tarifesi genellikle farklıdır.
Katalogdaki tüketim değeri standart bir test çevriminde ölçülür (Avrupa’da WLTP). Gerçek değeri değiştiren başlıca koşullar şunlardır:
- Hız: Aerodinamik direnç hızın karesiyle artar; otoyolda tüketim belirgin biçimde yükselir.
- Sıcaklık: Kışın kabin ve batarya ısıtması ek enerji ister; ısı pompalı araçlarda bu kayıp daha sınırlı kalır.
- Şehir ve otoyol: Düşük hız ve rejenerasyon sayesinde elektrikli araçta şehir içi tüketim çoğu zaman otoyoldakinden düşüktür. İçten yanmalı araçta durum genellikle tersidir.
- Lastik, yük ve eğim: Yuvarlanma direnci ve tırmanış, her araçta olduğu gibi burada da tüketimi artırır.
Kendi tüketiminizi ölçmenin en gerçekçi yolu, şarjda sayaçtan okunan kWh’i gidilen kilometreye bölüp 100 ile çarpmaktır. Bu yöntem şarj kayıplarını da içerir.
Sık sorulan sorular
Elektrikli araç nedir, hibritten farkı ne?
Tam elektrikli araç (BEV) yalnızca batarya ve elektrik motoruyla çalışır ve enerjisini şebekeden alır; yakıt deposu ve içten yanmalı motoru yoktur. Klasik hibritte (HEV) küçük bir batarya ve elektrik motoru içten yanmalı motora yardım eder. Batarya frenleme ve motor tarafından doldurulur, araç prize takılmaz. Şarj edilebilir hibritte (PHEV) batarya daha büyüktür, prizden şarj edilir ve araç kısa mesafeleri yalnız elektrikle gidebilir. Bu yazıdaki zincir en sade hâliyle BEV’i anlatır.
Elektrikli araç şarj istasyonu nasıl kullanılır?
Ayrıntılar işletmeciye göre değişse de akış genellikle şöyledir:
- İşletmecinin uygulamasından istasyonun durumunu, soket tipini (Type 2 ya da CCS2) ve tarifeyi kontrol edin.
- AC istasyonların bir kısmında kablo yoktur, yalnız soket vardır; bu durumda aracın Type 2 kablosu kullanılır. DC istasyonlarda kablo istasyona bağlıdır.
- Fişi araca takın ve şarjı uygulama, QR kod ya da RFID kartla başlatın; bazı istasyonlarda sıra terstir.
- Şarj sırasında fiş araca kilitlenir. Bitirmek için şarjı uygulamadan ya da araçtan durdurun, kilit açılınca fişi çıkarın.
Elektrikli araç nasıl söndürülür?
Yüksek gerilim bataryasında başlayan yangına müdahale itfaiyenin işidir. ABD Enerji Bakanlığı’nın yukarıda anılan rehberine göre bu yangınlarda iki yöntem kullanılır: batarya paketini soğutmak için ona büyük miktarda su yöneltmek ya da yangının kontrol altında yanıp bitmesine izin vermek. Söndürülmüş görünen bir paket saatler, günler, hatta haftalar sonra yeniden alevlenebilir. İtfaiye ekipleri, yüksek gerilim bileşenlerinin yerini, sistemin nasıl ayrılacağını ve önerilen söndürme yöntemini üreticinin her model için yayımladığı acil müdahale kılavuzundan öğrenir.
Resmi rehberlerin araçtakilere önerisi sadedir: aracı güvenli bir yerde durdurup kapatmak, herkesi dışarı çıkarmak, dumandan uzak durmak (batarya gazları zehirli ve yanıcı olabilir) ve 112’yi arayıp aracın elektrikli olduğunu söylemek. Bataryadan duman, kıvılcım ya da fokurdama sesi geldiğinde de aynı adımlar geçerlidir.
Zincirin her halkası bir derse karşılık gelir
Elektrikli araç nasıl çalışır sorusunu mühendislik öğrencisi gözüyle parçalara ayırınca, zincirin her halkasının müfredatta bir karşılığı olduğu görülür. Aşağıdaki tablo hangi halkanın hangi derste, hangi kavramla karşınıza çıkacağını gösteriyor:
| Zincirdeki halka | İlgili ders | Derste karşılığı |
|---|---|---|
| OBC, evirici, DC-DC | Güç elektroniği | Doğrultucu, PWM, anahtarlama kaybı |
| Motor | Elektrik makineleri | Döner alan, kayma, tork-hız eğrisi |
| Tork ve BMS yazılımı | Kontrol sistemleri | Akım kontrolü, durum kestirimi |
| Termal yönetim | Isı transferi | Taşınım, soğutma kanalı, ısı pompası |
| Redüktör | Makine elemanları | Dişli oranı, rulman, verim |
| Hücre | Elektrokimya, malzeme | Kimya seçimi, yaşlanma |
Elektrik, mekanik ve yazılımın tek üründe bu kadar iç içe olması, elektrikli aracı mekatronik sistemlerin tipik örneklerinden biri yapar. Redüktör, soğutma devresi ve paket kasası gibi mekanik taraf ise doğrudan makine mühendisliğinin alanına girer. Bitirme projesi düşünen biri için zincirin tamamı yerine tek bir halkayı ele almak çoğu zaman daha gerçekçi ve öğreticidir. Küçük bir fırçasız DC motor sürücüsü ya da hücre gerilimlerini izleyen basit bir BMS devresi buna örnek olabilir.
Asenkron motorun iç yapısını, bağlantısını ve kayma kavramını ayrıca çalışmak isterseniz EngiCenter’daki Asenkron Motorlara Giriş – Yapı, Bağlantı ve Temel Prensipler eğitimi, iç yapıdan etiket okumaya, yıldız ve üçgen bağlantıdan kaymaya kadar bu temeli ele alıyor.
