Güneş paneli nasıl çalışır? Işıktan prize 5 adımda

Güneş paneli nasıl çalışır sorusunun kısa cevabı şu: paneldeki silisyum hücreler ışığı emer, ışığın enerjisi hücrenin içinde serbest yük taşıyıcıları oluşturur ve hücredeki PN eklemi bu yükleri iki ayrı yöne ayırır. Hücrenin uçları arasında gerilim oluşur; uçlara bir yük bağlandığında doğru akım (DC) akar. Dönen parça, yakıt ya da türbin yoktur, dönüşüm doğrudan yarı iletkenin içinde gerçekleşir.

Çatıdaki bir sistemin ne kadar elektrik üreteceğini anlamak için bu fizik tek başına yetmez. Etiketinde 400 W yazan bir modül gün boyu 400 W vermez; o sayı laboratuvarda, standart koşullarda ölçülen tepe güçtür. Gerçek üretimi hücrelerin nasıl bağlandığı, evirici (inverter), hücre sıcaklığı, gölge ve panelin yönü belirler. Bu yazı, ışığın hücreye ulaştığı andan evdeki prize kadar olan zinciri bu sırayla izliyor.

Güneş paneli nasıl çalışır: hücreden şebekeye 5 adım

Bir güneş panelinin nasıl elektrik ürettiği beş adımda özetlenebilir. Sonraki bölümler her adımı ayrıca açıyor.

1. Işık emilir. Hücreye ulaşan fotonların bir kısmı silisyumda soğurulur ve elektron-boşluk çiftleri oluşturur.
2. PN eklemi yükleri ayırır. Hücrenin içinde zaten var olan elektrik alanı elektronları bir tarafa, boşlukları diğer tarafa sürükler; hücrenin uçlarında DC gerilim oluşur.

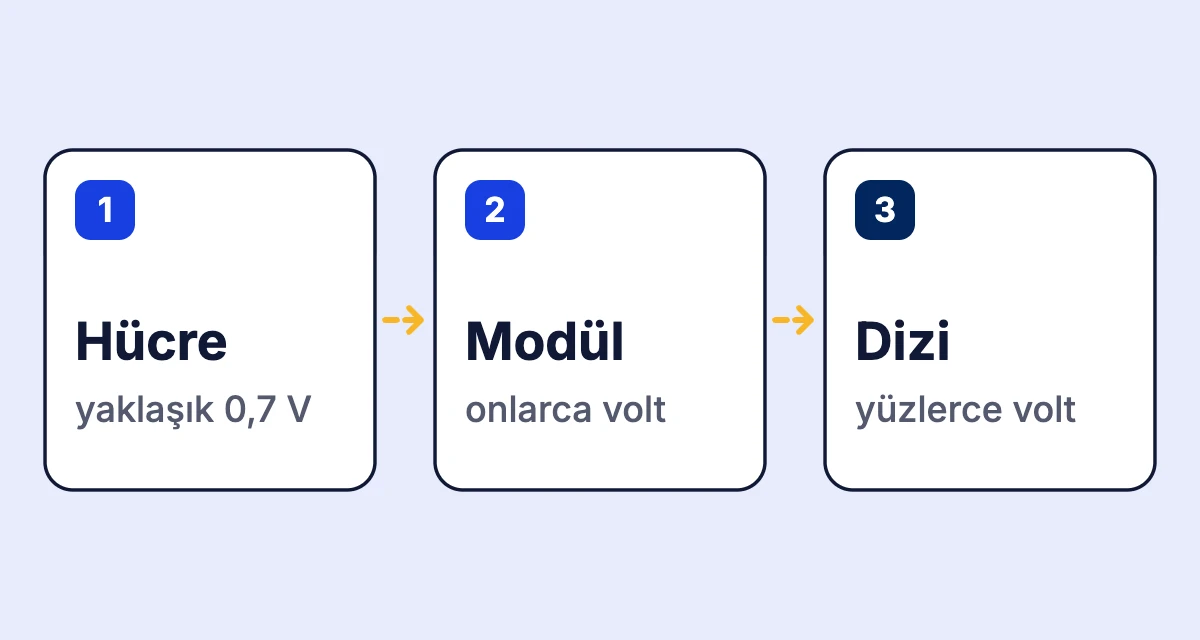

3. Hücreler ve modüller seri bağlanır. Tek hücrenin gerilimi 1 V’un altındadır. Onlarca hücre seri bağlanarak modül, modüller seri bağlanarak dizi (string) oluşur ve gerilim yüzlerce volta çıkar.
4. Evirici en yüksek gücü çeker ve AC’ye çevirir. Evirici, dizinin en verimli çalışma noktasını MPPT (maksimum güç noktası izleme) ile sürekli arar ve DC’yi alternatif akıma (AC) dönüştürür.
5. Enerji kullanılır, depolanır ya da şebekeye verilir. Şebeke bağlantılı sistemde üretim önce evdeki yükleri besler, fazlası şebekeye gider. Şebekeden bağımsız sistemde fazla enerji aküde saklanır.

Fotovoltaik etki ve PN eklemi

Güneş hücresi, farklı şekilde katkılanmış iki silisyum katmanından oluşur. n tipi katmana fosfor gibi bir element eklenir ve serbest elektron fazlası oluşur. p tipi katmana bor gibi bir element eklenir ve elektron eksikliği, yani “boşluk” fazlası oluşur. İki katmanın buluştuğu bölge PN eklemidir. Eklemde yükler kısa bir mesafede yeniden dağılır ve ışık yokken de var olan kalıcı bir iç elektrik alanı oluşur.

Enerjisi silisyumun bant aralığından (yaklaşık 1,1 eV) büyük olan bir foton, bir elektronu bağlı olduğu yerden koparır; geride bir boşluk kalır. Eklemdeki alan bu çifti ayırır: elektronlar n tarafına, boşluklar p tarafına sürüklenir. Ön yüzdeki ince metal parmaklar ve baralar (busbar) ile arka yüzdeki kontak, ayrışan yükleri toplayıp dış devreye aktarır.

Sık yapılan bir anlatım hatası, elektrik alanını ışığın ya da hareket eden elektronların oluşturduğunu söylemektir. Alan eklemin yapısından gelir; ışık yalnızca ayrıştırılacak yük taşıyıcılarını üretir. İsim de sık karışır. Fotoelektrik etki denince çoğunlukla ışığın bir metal yüzeyinden elektron söküp dışarı fırlatması anlaşılır. Güneş hücresindeki fotovoltaik etkide ise elektronlar malzemeden çıkmaz, hücrenin içinde ayrışıp uçlar arasında gerilim oluşturur. İkisi de ışığın enerjiyi foton hâlinde taşımasına dayanır ama aynı olay değildir.

Bu fiziğin iki sonucu sahada doğrudan görülür. Birincisi ısıdır: bant aralığından düşük enerjili fotonlar elektron koparamaz, fazla enerji taşıyanların fazlası ise ısıya dönüşür. Hücrenin güneşte ısınmasının ve veriminin sınırlı kalmasının bir nedeni budur. İkincisi ışık şiddetidir: hücrenin akımı ışınımla neredeyse doğru orantılıdır, gerilim ise çok daha az değişir. Işınım yarıya düştüğünde akım da kabaca yarıya iner, gerilim yalnızca biraz düşer. Bulutlu bir günde panelin hâlâ gerilim gösterip çok daha az güç vermesi bu yüzdendir.

Hücreler ve paneller nasıl bağlanır: seri ve paralel

Ticari bir silisyum hücrenin açık devre gerilimi 0,7 V civarındadır. Bu gerilimle bir yükü beslemek pratik olmadığından hücreler modülün içinde seri bağlanır. Seri bağlantıda gerilimler toplanır, akım aynı kalır. Böylece konut tipi bir modülün açık devre gerilimi (datasheet’te Voc) onlarca volta çıkar.

Modüller de aynı mantıkla bağlanır; seri bağlı modüllerden oluşan hatta dizi (string) denir. Örnek olarak açık devre gerilimi 40 V civarında olan 10 modül seri bağlanırsa dizinin açık devre gerilimi yaklaşık 400 V olur, akım ise tek modülün akımı kadardır. Aynı gerilimdeki diziler paralel bağlandığında bu kez akımlar toplanır, gerilim değişmez.

Aşağıdaki tablo iki bağlantı türünün elektriksel etkisini ve tipik amacını özetliyor.

Bağlantı	Gerilim	Akım	Tipik amaç
Seri	Toplanır	Aynı kalır	Eviricinin giriş gerilimine ulaşmak
Paralel	Aynı kalır	Toplanır	Aynı gerilimde gücü artırmak

Seri bağlantının bir bedeli vardır: dizideki bütün modüllerden aynı akım geçer, bu yüzden dizinin akımını en zayıf halka belirler. Tek bir modül gölgedeyse ya da diğerlerinden farklı yöne bakıyorsa bütün dizi etkilenir. Paralel bağlanacak dizilerde de modül sayısının ve yönün aynı olması beklenir; aksi hâlde dizilerden biri kendi en verimli noktasından uzakta çalışmak zorunda kalır.

Dikkat: Işık alan bir panel her zaman gerilim üretir ve onu kapatacak bir anahtar yoktur. Eviricinin AC sigortasını ya da girişteki DC ayırıcıyı açmak, paneller ile ayırıcı arasındaki kabloları gerilimsiz bırakmaz. Seri bağlı bir dizide bu gerilim yüzlerce volt DC’ye ulaşabilir ve DC ark, AC’deki gibi sıfır geçişinde kendiliğinden sönmez. Bu yüzden konnektörler yük altında ayrılmaz; panel bağlantısı, dizi tasarımı ve evirici montajı yetkili elektrik tesisatçısı veya mühendis tarafından yapılır.

Evirici ve maksimum güç noktası izleme (MPPT)

Paneller DC üretir, ev tesisatı ve şebeke ise AC ile çalışır. Aradaki dönüşümü evirici yapar. Şebeke bağlantılı bir evirici, ürettiği AC’nin frekansını ve fazını şebekeyle eşler (Türkiye’de şebeke frekansı 50 Hz); böylece panelden ve şebekeden gelen enerji evdeki aynı hatta buluşabilir.

Eviricinin daha az bilinen ikinci işi, panelden alınabilecek en yüksek gücü çekmektir. Bunu modülün akım-gerilim (I-V) eğrisi açıklar. Uçlar kısa devre edildiğinde akım en yüksektir ama gerilim sıfır olduğu için güç de sıfırdır. Uçlar açık bırakıldığında gerilim en yüksektir ama bu kez akım sıfırdır. Güç (P = V × I) bu iki uç arasında, eğrinin dirsek bölgesindeki tek bir noktada en yüksek değerini alır. Bu, maksimum güç noktasıdır; datasheet’teki karşılıkları Vmp ve Imp değerleridir.

Nokta sabit değildir. Işınım değiştikçe akım, sıcaklık değiştikçe gerilim kayar; üstünden bulut geçen bir dizide nokta saniyeler içinde yer değiştirir. MPPT algoritması diziden çekilen akımı, dolayısıyla dizinin çalışma gerilimini sürekli ayarlayarak çalışma noktasını bu tepeye yakın tutar.

Birçok evirici birden fazla MPPT girişine sahiptir. Çatının güney ve batı yüzlerindeki iki dizi ayrı girişlere bağlandığında her biri kendi en iyi noktasında çalışır; aynı girişe paralel bağlansalar ortak bir gerilime razı olurlar. Parçalı gölge alan ya da çok yönlü çatılarda bir başka seçenek, izlemeyi her modül için ayrı yapan mikro eviriciler veya güç optimizörleridir. Bu çözüm daha fazla elektronik bileşen ve ek maliyet getirir; gölgesiz, tek yöne bakan bir çatıda çoğu zaman gerekmez.

kW ile kWh farkı ve örnek üretim hesabı

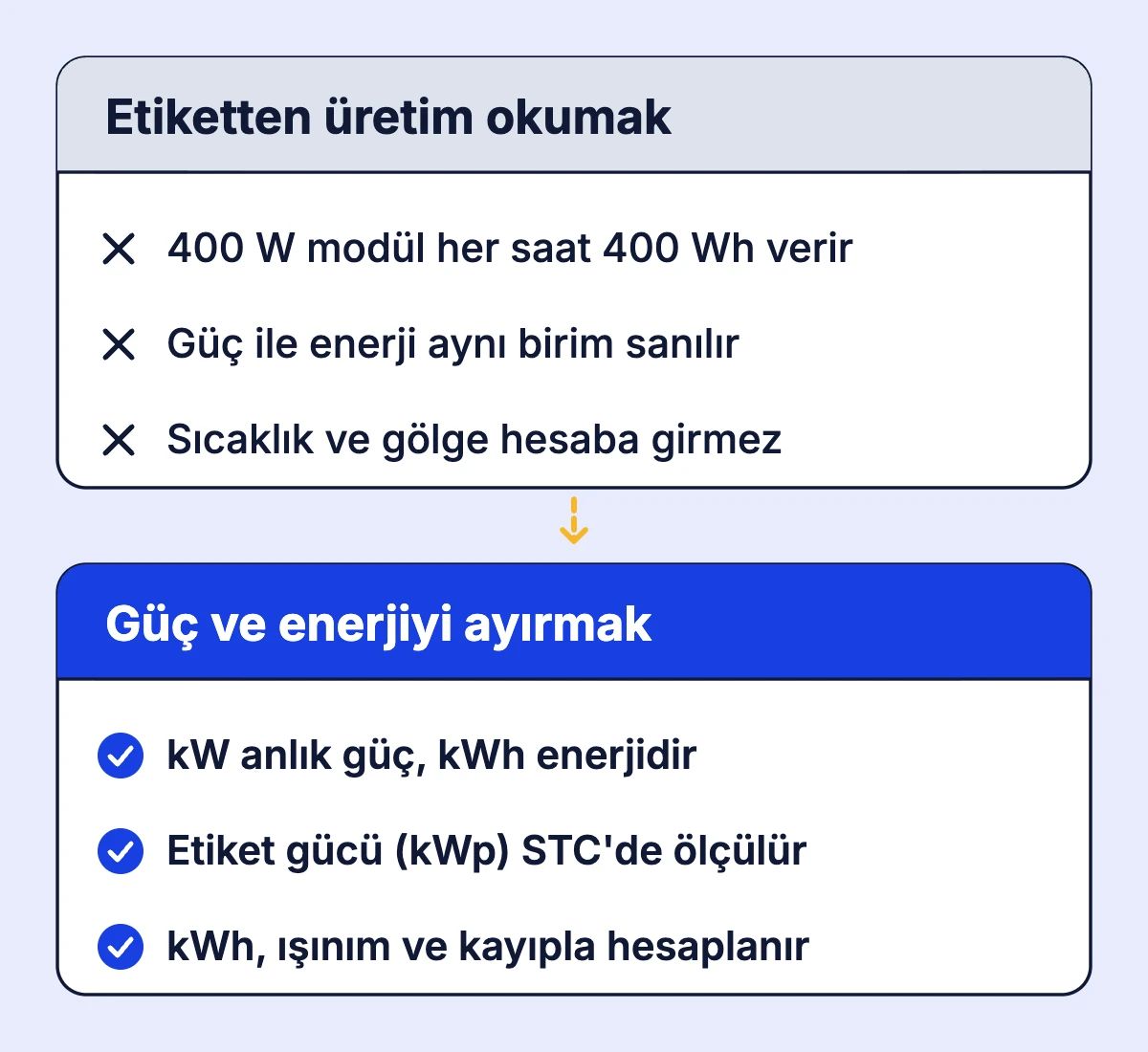

Güneş enerjisinde en sık karıştırılan iki birim watt (W) ve watt-saattir (Wh). Watt güçtür, yani belirli bir andaki enerji akışının hızı. Watt-saat enerjidir, güç ile sürenin çarpımıdır. Modül etiketindeki 400 W, modülün standart test koşullarında (STC) verdiği güçtür: 1.000 W/m² ışınım, 25 °C hücre sıcaklığı ve AM1.5 adı verilen standart güneş spektrumu. Bu değere tepe güç denir ve çoğu zaman Wp (watt-peak) diye yazılır.

STC bir karşılaştırma zeminidir, sahadaki gerçek durum değildir. Işınım sabah sıfırdan başlar, öğleye doğru yükselir, akşam yeniden sıfıra iner; güneşli bir öğleden sonra hücre sıcaklığı da 25 °C’nin epey üstündedir. Bu yüzden üretim tahmini etiket gücünden değil, panele düşen toplam ışınım enerjisinden (kWh/m²) yapılır.

Aynı birim mantığı modül verimini de açıklar. Yaklaşık 1,9 m² alana sahip 400 W’lık bir modülün STC’deki verimi 400 / (1.000 × 1,9) ≈ %21’dir. Modüle düşen ışık enerjisinin beşte birinden biraz fazlası elektriğe dönüşür; kalanı yansır ya da ısıya dönüşür.

Üretim hesabı için ışınım verisi gerekir. Enerji ve Tabii Kaynaklar Bakanlığı’nın Güneş Enerjisi Potansiyel Atlası’na (GEPA) göre Türkiye’de ortalama yıllık toplam ışınım yaklaşık 1.527 kWh/m²’dir. Bu, günde ortalama 4,2 kWh/m² civarı eder ve 1.000 W/m² şiddetinde günde yaklaşık 4,2 saat güneş almaya denktir. Sektörde “tam güneş saati” (peak sun hours) denen kavram budur.

400 W’lık 10 modülden oluşan örnek bir sistem için kaba hesap:

• Etiket gücü: 10 × 400 W = 4 kW
• Kayıpsız günlük enerji: 4 kW × 4,2 saat ≈ 16,8 kWh
• Sıcaklık, kablo, evirici ve kirlenme kayıpları için örnek olarak %20 düşülürse: 16,8 × 0,8 ≈ 13,4 kWh/gün
• Yıllık: 13,4 × 365 ≈ 4.900 kWh

Bu sonuç yalnızca bir mertebe verir. Ülke ortalaması bölgeden bölgeye değişir, panelin eğimi ve yönü panele düşen ışınımı değiştirir, gerçek kayıp oranı da sisteme göre farklıdır. Belirli bir konum için daha gerçekçi tahmin, Avrupa Komisyonu Ortak Araştırma Merkezi’nin ücretsiz aracı PVGIS ile yapılabilir; araç konum, eğim, yön ve sistem kaybını girdi olarak alıp aylık üretim tahmini verir.

Sıcaklık ve gölge üretimi nasıl düşürür

Sıcaklık katsayısı

Hücre ısındıkça gerilimi düşer. Akım çok az artar ama bu, gerilimdeki kaybı karşılamaz ve güç azalır. Datasheet bu etkiyi “Pmax sıcaklık katsayısı” adıyla, %/°C cinsinden negatif bir değer olarak verir. Kristal silisyum modüllerde bu değer genellikle derece başına yüzde yarımın altındadır, ama fark birikir: hücre 25 °C yerine 60 °C’de çalışıyorsa aradaki 35 °C, tipik katsayılarla gücün kabaca onda birini götürür.

Burada kastedilen hava sıcaklığı değil, hücre sıcaklığıdır. Güneşteki bir modülün hücreleri havadan belirgin şekilde sıcaktır; datasheet’teki NOCT veya NMOT değeri, tanımlı bir ışınım, hava sıcaklığı ve rüzgar koşulunda hücrenin ulaştığı sıcaklığı gösterir. Serin ve açık bir bahar gününün, aynı ışınımdaki sıcak bir temmuz gününden daha verimli olması bu yüzdendir.

Sıcaklığın ters yöndeki etkisi dizi tasarımını ilgilendirir. Soğuk ve açık bir kış sabahında modül gerilimi etiketteki Voc değerinin üstüne çıkar. Dizideki modül sayısı belirlenirken, beklenen en düşük sıcaklıktaki dizi geriliminin eviricinin izin verdiği en yüksek DC giriş gerilimini aşmaması gerekir. Yazın ise gerilim düşer ve dizi gerilimi eviricinin MPPT aralığının altına inmemelidir. Dizi uzunluğu bu iki sınır arasında seçilir.

Gölge ve bypass diyotu

Bir hücreye düşen yaprak, kuş pisliği ya da bacanın gölgesi, o hücrenin bulunduğu grubun akımını düşürür. Diğer hücreler akımı zorlamaya devam ettiğinde gölgedeki hücre ters yönde gerilim görür ve üretmek yerine güç harcamaya başlar. Bu güç ısıya dönüşür; sıcak nokta (hot spot) denen yerel ısınma hücreye ve çevresindeki malzemeye zarar verebilir.

Bunu sınırlamak için modülün bağlantı kutusunda bypass diyotları bulunur. Her diyot bir hücre grubuna ters yönde paralel bağlıdır. Grup gölgelendiğinde diyot iletime geçer ve dizi akımı grubun yanından dolaşır. Modül o grubun katkısını kaybeder ama geri kalan hücreler çalışmaya devam eder, gölgedeki hücre de aşırı ısınmaz.

Kısmi gölgenin bir yan etkisi daha vardır: güç-gerilim eğrisinde tek tepe yerine birden fazla tepe oluşur. MPPT algoritması bunları ayırt edecek şekilde tasarlanmamışsa yerel bir tepede takılabilir ve dizi olması gerekenden az üretir. Tasarım aşamasında gölge analizi yapılmasının nedeni budur; gölgeyi sonradan elektronikle telafi etmek, çoğu durumda baştan önlemekten daha pahalıdır.

Panel nasıl konumlandırılır: yön ve eğim

Türkiye kuzey yarımkürede olduğu için güneş öğle saatlerinde güney gökyüzündedir. Amaç yıllık toplam üretimi en yükseğe çıkarmaksa panel yüzeyi güneye bakar. Güneyden bir miktar sapma çoğu çatıda sınırlı bir kayıp getirir; kuzeye bakan eğimli bir çatı yüzü ise genellikle iyi bir seçenek değildir.

Eğim açısı için herkese uyan tek bir değer yoktur. En iyi açı bulunulan enleme ve hedefe bağlıdır: yıllık toplamı en yükseğe çıkaran açı ile kış üretimini öne alan açı farklıdır. Kışın güneş daha alçakta seyrettiği için kış ağırlıklı bir tasarım daha dik bir açı ister. Türkiye kabaca 36° ile 42° kuzey enlemleri arasında uzandığından Antalya’daki ve Sinop’taki bir sistemin en iyi açısı da aynı değildir. Konuma özel değeri PVGIS gibi araçlar hesaplayabilir.

Düz çatılarda sık görülen bir alternatif doğu-batı yerleşimidir. Toplam üretim güneye bakan yerleşime göre daha düşüktür, ama üretim sabaha ve akşamüstüne yayılır, öğle tepesi basıklaşır ve aynı alana daha fazla modül sığabilir. Güneye bakan sıralarla kurulan düz çatılarda ise sıralar arası mesafe hesaplanır: kış aylarında güneş alçakken ön sıranın gölgesi arka sıraya düşmemelidir.

Şebeke bağlantılı, akülü ve hibrit sistemler

Aşağıdaki tablo üç temel sistem tipini, en çok merak edilen durum olan elektrik kesintisindeki davranışla birlikte karşılaştırıyor.

Sistem	Akü	Fazla üretim	Şebeke kesilince
Şebeke bağlantılı	Yok	Şebekeye verilir	Evirici durur
Şebekeden bağımsız	Var	Aküye yüklenir	Şebekeye bağlı değil
Hibrit	Var	Aküye, sonra şebekeye	Tasarıma bağlı

Şebeke bağlantılı sistemde çoğu kullanıcıyı şaşırtan durum şudur: çatıda panel vardır, güneş parlıyordur, ama şebeke kesildiğinde ev de elektriksiz kalır. Bu bir arıza değil, bilinçli bir güvenlik davranışıdır. Şebeke bağlantılı eviriciler, şebeke gerilimi kaybolduğunda kısa sürede devreden çıkacak şekilde tasarlanır (adalanma koruması, anti-islanding). Aksi hâlde evirici, arızayı gidermek için enerjisiz sanılan hatta çalışan ekiplere gerilim verebilir.

Şebekeden bağımsız (off-grid) sistemde akü, şarj kontrol cihazı ve evirici birlikte çalışır. Yıl boyu kullanılacak bir sistem, yıllık ortalamaya göre değil en az güneş alınan aya göre boyutlandırılır; kışın kısa ve bulutlu günlerinde de yüklerin beslenmesi gerekir. Akü kapasitesi kWh cinsinden hesaplanır ve güneşsiz kaç gün idare edileceği tasarımın ana girdilerinden biridir. Bu tip çoğunlukla şebekenin ulaşmadığı ya da bağlantının pahalı olduğu yerlerde kullanılır: bağ evleri, yayla evleri, uzak ölçüm ve haberleşme noktaları.

Hibrit sistemler akü ile şebeke bağlantısını birleştirir. Kesinti sırasında belirli yükleri besleyip besleyemeyecekleri, eviricinin bu işlevi desteklemesine ve tesisatta ayrı bir yedek hat kurulmuş olmasına bağlıdır.

Aynı DC–AC zinciri rüzgarda ve elektrikli araçta

Bir güneş enerjisi sistemi tek bir disiplinin işi değildir. Hücre yarı iletken fiziği ve malzeme biliminin, evirici ile MPPT güç elektroniği ve kontrolün konusudur. Montaj yapısının rüzgar ve kar yükünü taşıması inşaat ve makine mühendisliğini; dizi tasarımı, kablo kesiti, koruma ve şebeke bağlantısı elektrik mühendisliğini ilgilendirir. Bu parçaların hangi bölümün alanına girdiğini mühendislik bölümlerinin genel haritası üzerinden görmek mümkün.

DC ile AC arasındaki dönüşüm mantığı enerji alanının başka yerlerinde de karşınıza çıkar. Rüzgar türbininin çalışma prensibine bakıldığında benzer bir yapı görülür: birçok modern türbinde jeneratör ile şebeke arasında güç elektroniği bulunur ve rotor değişken hızda dönerken şebekeye sabit frekansta enerji verilebilir. Elektrikli bir aracın çalışma mantığında ise yön tersine döner: akünün DC enerjisi bir evirici ile motoru süren AC’ye çevrilir. Güneş panelinin nasıl çalıştığını hücre, dizi ve evirici üzerinden kavramak, bu sistemleri okumayı da kolaylaştırır.

Sık sorulan sorular

Güneş paneli nasıl üretilir?

Üretim yüksek saflıkta silisyumla (polisilisyum) başlar. Polisilisyum eritilip külçe (ingot) hâline getirilir, külçe çok ince dilimlere (wafer) kesilir. Dilimin yüzeyi ışığı daha az yansıtacak şekilde dokulandırılır, katkılamayla PN eklemi oluşturulur, üstüne yansıma önleyici kaplama ve metal kontaklar eklenir. Hücrenin rengi büyük ölçüde bu kaplamadan ve yüzey dokusundan gelir; renk tek başına verim göstergesi değildir. Son aşamada hücreler birbirine bağlanır, ön cam ile arka yüzey arasında kapsülleme malzemesiyle laminasyondan geçer, ardından çerçeve ve bypass diyotlarının bulunduğu bağlantı kutusu takılır.

Güneş paneli kalitesi nasıl anlaşılır?

Görünüşten değil, datasheet ve belgelerden anlaşılır. Başlıca bakılacak noktalar:

• Güç toleransı: yalnızca pozitif tolerans veren üretici, modülün etiket gücünün altında çıkmayacağını taahhüt eder.
• Pmax sıcaklık katsayısı: sıfıra ne kadar yakınsa sıcakta o kadar az güç kaybedilir.
• Performans garantisi: üreticinin belirli yıllar sonunda nominal gücün en az ne kadarını garanti ettiği.
• Sertifikalar: IEC 61215 (tasarım yeterliliği ve dayanıklılık testleri) ve IEC 61730 (güvenlik yeterliliği).

Verim de önemlidir ama tek başına kalite ölçüsü değildir; aynı güçteki daha verimli bir modül yalnızca daha az alan kaplar.

Güneş paneli sistemi nasıl kurulur?

Montajdan önce tasarım gelir. Tipik sıra şöyledir:

1. Aylık ve yıllık elektrik tüketimi (kWh) incelenir; sistem gücünün ana girdisi budur.
2. Çatının yönü, eğimi, gölge kaynakları ve yapının ek yükü taşıyıp taşımayacağı kontrol edilir.
3. Modül ve evirici seçilir, dizi uzunlukları sıcaklık sınırlarına göre hesaplanır.
4. Şebeke bağlantılı sistemde bağlı olunan elektrik dağıtım şirketine başvurulur ve proje onayı alınır. Koşullar mevzuatla değişebildiği için güncel süreç dağıtım şirketinden öğrenilmelidir.
5. Montaj, bağlantı ve devreye alma yetkili ekip tarafından yapılır; devreye almada dizi gerilimleri ve yalıtım direnci ölçülür.
